Construcción de estructura principal


Hoy he comenzado la construcción de la estructura principal del taller, primero coloqué los anclajes de las columnas con tacos de 6"x2" atornillados con varilla roscada de 5/16" a la plataforma, luego comenzé  la construcción de las columnas principales que están formadas por  2 tirantes de 6"x2" pulgadas y 3,88 metros de alto unidas por dos tirantes de 2x2 pulgadas, las mismas fueron clavadas con clavos de 18x33 milimetros, los clavos fueron colocadas del lado que da al exterior para que no se vean, las columnas terminadas quedarán cuadradas de 6"x6" o 15x15 centímetros, una vez terminadas les realizé las cajas para el encastre de las vigas, las cajas las corté con una sierra caladora y las superiores a formón.
Las columnas pesan bastante, para pararalas las apoyé a los anclajes del la plataforma y las paré, una vez  colocadas en su lugar las sujeté provisoriamente con varias prensas de mano para luego poder dejarlas a plomo y atornillarlas definitivamente a los anclajes por medio de varilla roscada de 5/16", una vez ancladas las dos columnas de los laterales coloqué la primera viga periemtral de 8"x2" y 3,30 m., a continuanción colqué la superior de 6"x2" por 3,30 m, las mismas fueron atornilladas a las columnas con tirafondos galvanizados de 85 mm de largo.



Colocación de los anclajes para las columnas

Atornillado de anclaje con varilla roscada de 5/16

Construcción de columnas

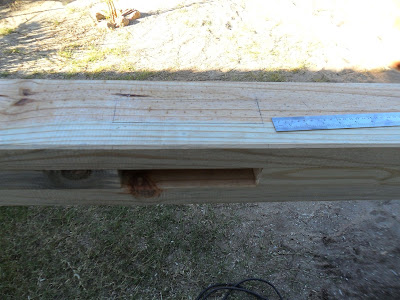

Marcado de caja

Cortado de caja con sierra caladora


Caja terminada



Cortado de caja superior

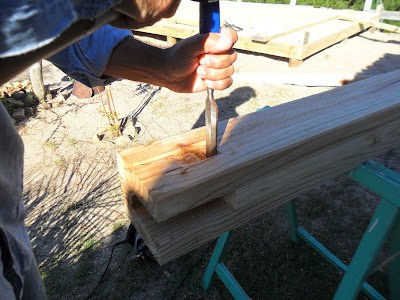

Cortado de caja superior a formón


Prueba de cajas superiores con los tirantes

Practicado de corte para atornillar el anclaje del la plataforma

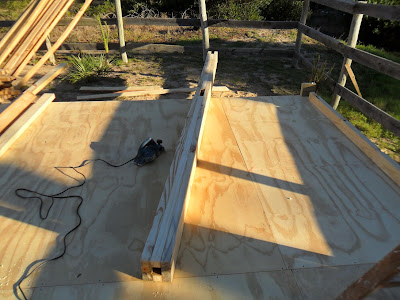

Columna terminada y lista para ser elevada


Prensas para sujetar la columna
Viga ya elevada

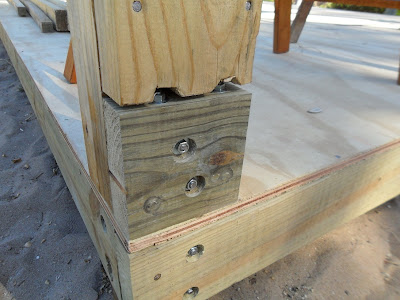

Columna atornillada con varilla roscada de 5/16"


Columnas y vigas ya colocadas

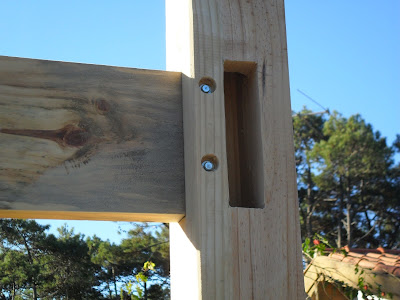

Viga atornillada a columna con tirafondos

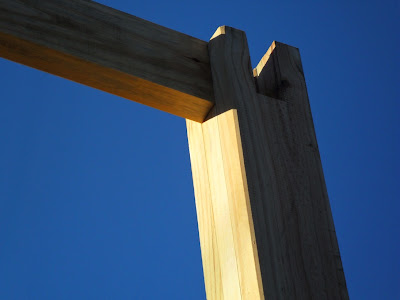

Viga superior

Otra vista de las vigas atornilladas
Columna lista para ser elevada

Atornillado de columna con varilla roscada

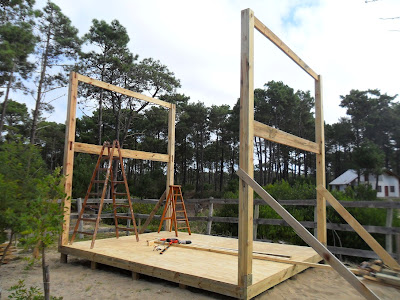

Vista de laterales terminados
Otra vista de los laterales terminados
Hoy por suerte me entregaron del aserradero los tirantes de 8"x2" de 4,50 metros, son pesados, calculo que deben pesar como 40 kg, para colocarlos en su lugar até una cuerda en un extremo y en otro lo apoyé en una escalera para luego colocarlo en las cajas del las columnas y se atornillaron con tirafondos, como verán ya se cerró la estructura.

Levantado de viga de 8"x2 x 4,50 mt.

Encastrado de viga en la caja de la columna

Nivelado de la columna depués de colocada la viga


Primera viga colocada


Detalle del encastre de la segunda viga

Vigas perimetrales terminadas

Otra vista de las vigas perimetrales terminadas

Hoy voy a colocar un parante perimetral en el piso el que va ser atornillado con varilla roscada de 5/16", este parante servirá para sujetar el zócalo y el envarillado que va a sujetar los paneles fenólicos de la estructura exterior.


Colocación de zócalo
Detalle de los zócalos en el ángulo
Atornillado del zócalo con tirafondos
Atornillado del parante con varilla roscada
Atornillado del zócalo

Hoy instalé la puerta de entrada al taller, y comenzé la construcción de la estructura de las paredes, por medios de listones de 2"x 2" y los parantes del entramado que se va a ver del interior, que son de 6"x2". Los listones de 2"x 2" se clavaron al zócalo y a la viga perimetral de 8"x 2".

Colocación de la puerta del taller
Puerta vista interna
Comienzo de la construcción de la estructura para la pared
Estructura para la colocación de los paneles fenólicos

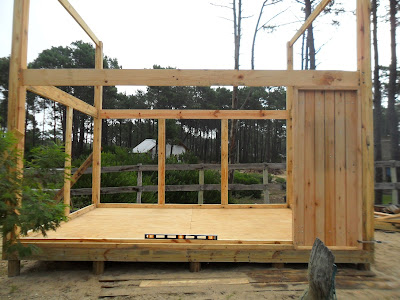

Colocación de parantes que van a quedar a la vista interiormente
Parantes internos del entramado
Estructura para paneles fenólicos de las pared del contrafrente

Hoy me entregaron loas paneles fenólicos de 15 mm para cubrir todas las paredes exteriores

Paneles fenólicos de 15 mm
Comienzo de la colocación de los paneles fenólicos en un lateral

Vista interna del lateral

Corte de panel fenólico

Lateral terminado


Vista de contrafrente terminado interiormente

Vista de contrafrente y lateral interior

Comienzo de la estructura para colocar los paneles fenólicos en el otro lateral

Presentación de la ventana del baño

Otra vista de la ventana del baño


Presentación de la ventana del frente


Presentación de las dos ventanas del frente

Estructura para los paneles fenólicos del frente





Ventana del baño vista interior
Ventana de baño vista exterior
Corte de panel fenólico con sierra caladora

Comienzo de colocación de panel fenólico en el frente

Sigo con la colocación de los paneles fenólicos

Otra parte del frente cubierto con paneles fenólicos


Frente terminado y prueba de ventanas


Hoy coloqué  la membrana Tyvek exteriormente, esta membrana tiene las cualidades de aislar las paredes de las filtraciones de a gua y la humedad, el Tyvek es impermeable al agua pero permeable al vapor de agua interior, es una membrana que respira.
El Tyvek fue engrapado a las paredes, en el sector de las ventanas y puerta se lo hizo pasar hasta adentro, solamente me falta sellar los bordes de las ventanas y puerta con silicona.


Comienzo de la colocación del Tyvek


Tyvek terminado en el frente

Otra vista del Tyvek terminado


Sigo con la colocación del entrepiso  lo que va ser el cielorraso de la planta baja, voy a colocar 9 tirantes de 6"x 2" por 3,40 metros a estos tirantes les pratiqué un corte en cada extremo para que sirva de apoyo a la viga de 8" perimetral, luego serán atornillados  a la viga con varilla roscada de 5/16 ". Los tirantes que van apoyados a las paredes laterales se les clavó un tapa junta de 2"x2" para que no quede un hueco entre el tirante del entrepiso y la viga perimetral de 8".
A cada tirante le dí una mano de aguarras con asfalto líquido y curador de madera, todo mezclado para darle un aspecto de envejecido, en realidad todo en entramado que se va a ver interiormente le voy a dar el mismo tratamiento, lo hice ya a las vigas del entrepiso para no ensuciar el cielorrasos una vez terminado.
Una vez atornillados todos los tirantes incluso el hueco de la escalera se le colocára dos tirantes de 2"x 2" a lo largo en el lugar donde se unen los 6 paneles fenólicos de 18 mm que serán clavados a los tirantes.


Colocación de tapa junta de 2" x 2" al tirante

Corte de tirante para el apoyo en la viga perimetral
Otra vista del corte del tirante lo realizé con la caladora
Envejecimiento de los tirantes

Colocación de  los tirantes del entrepiso


Otra vista de los tirantesdel entrepiso
Vista superior de los tirantes del entrepiso

Corte de tirantes para la colocación de parante de 2x2"

Parante de 2x2" colocado

Otra vista de los parantes de 2x2"

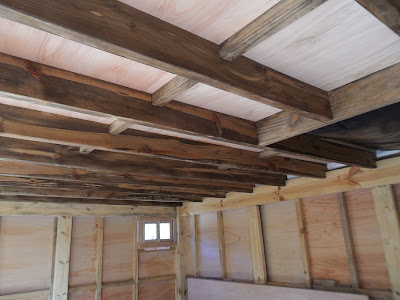

Paneles fenóloicos de 18 mm de entrepiso colocados

Entrepiso terminado

Fin de esta etapa, el piso superior queda para otra etapa mas adelante..................
